Bầu kẹp dao cho máy phay CNC: Vai trò quan trọng và các loại phổ biến
Trong lĩnh vực gia công cơ khí hiện đại, độ chính xác và hiệu suất hoạt động của máy phay CNC phụ thuộc vào nhiều yếu tố, trong đó bầu kẹp dao là một bộ phận chủ chốt. Đây là vị trí trung gian giữa trục chính của máy và dụng cụ cắt, giữ vai trò truyền lực cắt, đảm bảo chính xác vị trí cho dao phay hoặc mũi khoan. Bài viết dưới đây sẽ tập trung phân tích về bầu kẹp dao, các loại thông dụng như BT30, BT40, cũng như cách lựa chọn phù hợp cho từng nhu cầu gia công. Qua đó, bạn sẽ hiểu rõ hơn về đặc điểm, ưu điểm, nhược điểm và ứng dụng của mỗi loại bầu kẹp, giúp tối ưu hiệu quả làm việc của máy phay CNC trong các công đoạn gia công.
I. Tầm quan trọng của bầu kẹp dao trong gia công CNC
1. Đảm bảo độ chắc chắn và chính xác cho dụng cụ cắt
Trong quá trình gia công, bầu kẹp có nhiệm vụ cố định và giữ dụng cụ cắt (dao phay, mũi khoan, mũi ta rô…) sao cho không bị lệch tâm hoặc lỏng lẻo. Việc này quyết định đến độ chính xác về kích thước cũng như chất lượng bề mặt của chi tiết được gia công. Một bầu kẹp kém có thể gây độ đảo cao, dẫn đến hao mòn dao nhanh chóng, làm giảm tuổi thọ dụng cụ.
2. Truyền lực cắt ổn định
Lực cắt từ trục chính của máy phay CNC được truyền qua bầu kẹp đến dao. Nếu bầu kẹp có độ ổn định và khả năng truyền lực tốt, quá trình gia công sẽ diễn ra trơn tru, hạn chế rung động, va đập, cũng như tránh các sai sót về mặt kỹ thuật. Đây là yếu tố mà các xưởng gia công cần đặc biệt lưu ý, nhất là khi phải gia công chi tiết có độ cứng cao, yêu cầu khắt khe về chất lượng bề mặt.
3. Ảnh hưởng đến năng suất và chất lượng thành phẩm
Trong gia công hàng loạt hoặc gia công những chi tiết phức tạp, thời gian thay dao và độ ổn định về vị trí dao là cực kỳ quan trọng. Bầu kẹp chất lượng tốt thường có tính tương thích cao với hệ thống thay dao tự động, giúp rút ngắn thời gian chuẩn bị (setup) và bảo trì. Nhờ vậy, nhà sản xuất có thể nâng cao năng suất, giảm thiểu phế phẩm.
II. Phân loại bầu kẹp dao theo mục đích và tính năng

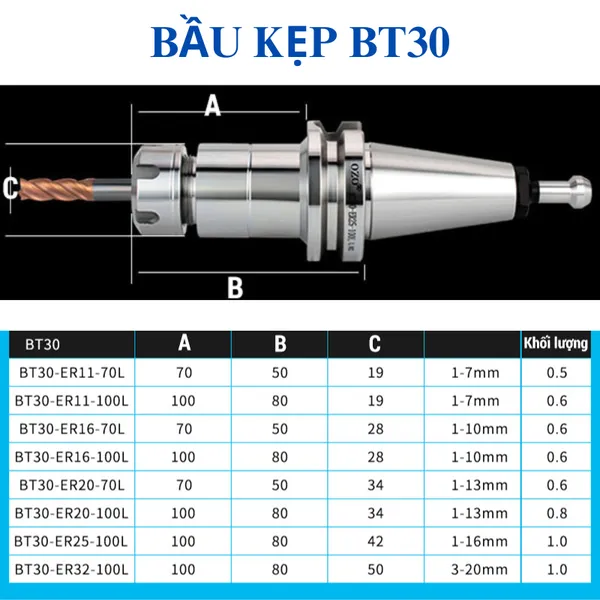

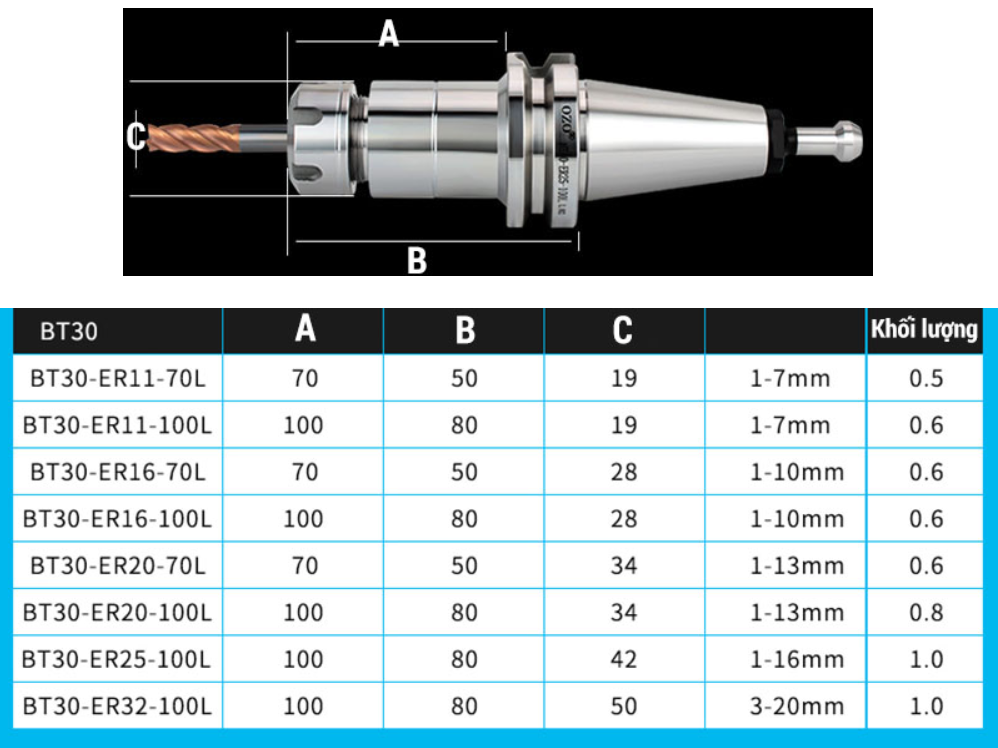

1. Bầu kẹp BT (BT30, BT40, BT50)
a) Đặc điểm kỹ thuật và cấu tạo
Bầu kẹp BT thuộc tiêu chuẩn JIS B6339 của Nhật Bản, có phần côn tiếp xúc và hai bích tai (flange) chắc khỏe để máy có thể kẹp bầu tại trên trục chính. Trong đó, BT30 và BT40 là hai kích thước vô cùng phổ biến.
• BT30: Taper côn nhỏ hơn, thường dùng cho các dòng máy vừa và nhỏ, gia công chi tiết có độ phức tạp trung bình.

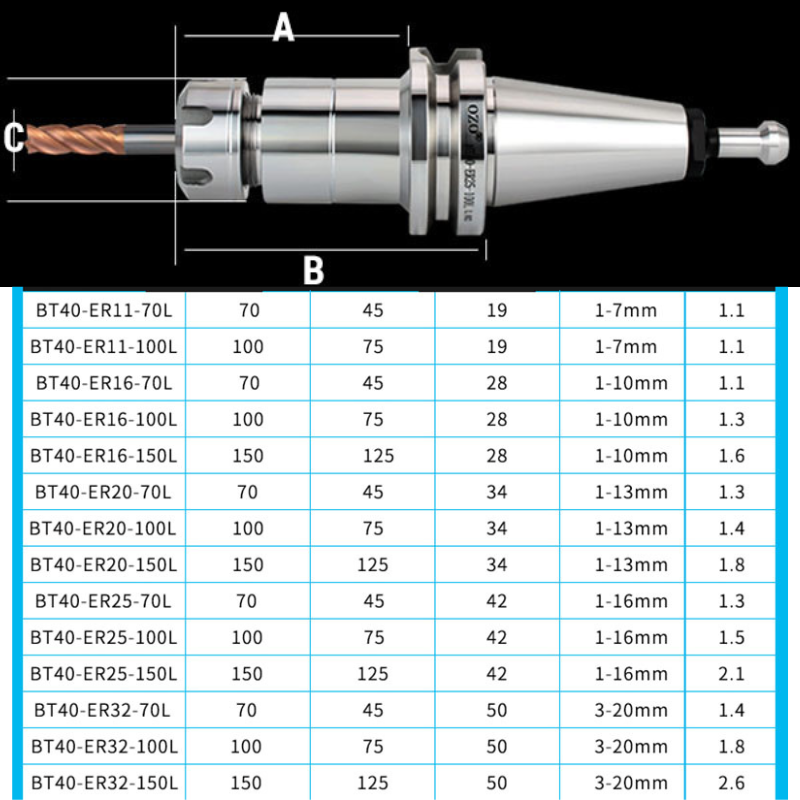

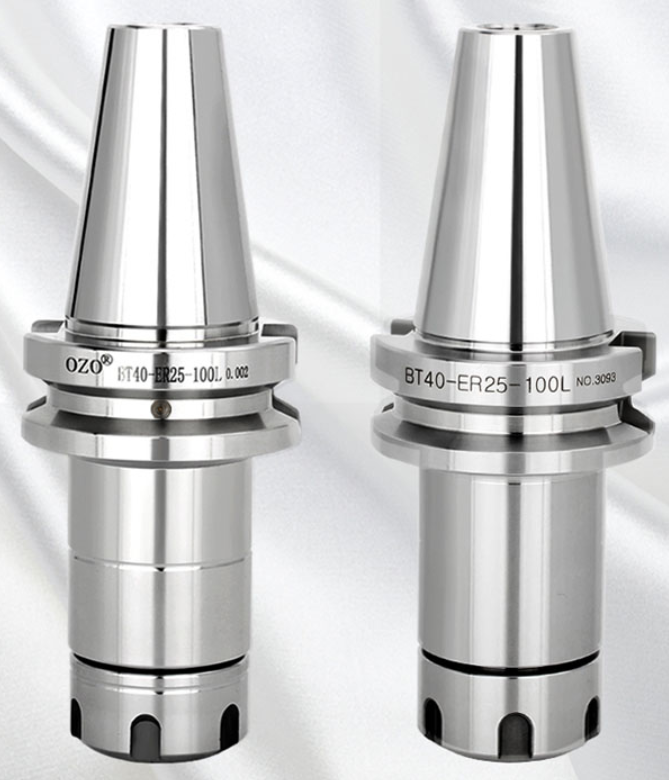

• BT40: Taper côn lớn hơn, phù hợp cho máy phay CNC cỡ trung và cỡ lớn, chuyên gia công những chi tiết nặng, yêu cầu độ cứng vững cao và công suất lớn.
b) Ưu điểm
• Độ bền cao, khả năng chịu tải lớn và ít biến dạng.
• Hoạt động hiệu quả trong cả gia công tinh và gia công thô, đặc biệt BT40 thích hợp cho các công đoạn nặng.
• Tương thích cao với nhiều thiết bị thay dao tự động (ATC) trên các dòng máy Đài Loan, Nhật Bản.
c) Nhược điểm
• Trọng lượng của bầu kẹp BT thường lớn hơn một số dòng bầu kẹp khác (ví dụ HSK), gây ảnh hưởng đến gia tốc và giảm tốc của trục chính.
• Chi phí đầu tư tương đối cao so với một số giải pháp kẹp đơn giản như Weldon.
Tư vấn
0979711229 (Zalo)
2. Bầu kẹp ER (ER11 – ER40)
a) Đặc điểm kỹ thuật
Bầu kẹp ER sử dụng hệ thống collet với nhiều đường kính khác nhau, cho phép linh hoạt thay đổi dao cắt hoặc mũi khoan. ER collet được cố định bằng đai ốc, kẹp chặt quanh thân dụng cụ cắt, hạn chế độ đảo bằng cách phân bổ đồng đều lực kẹp.
b) Ứng dụng và ưu điểm
• Phù hợp cho các công việc đòi hỏi độ chính xác cao như khoan, phay ngón, ta rô, đặc biệt trong gia công khuôn mẫu.
• Dễ dàng bảo trì và thay thế từng collet riêng lẻ mà không cần tháo rời toàn bộ bầu kẹp.
• Tính linh hoạt cao, có thể lắp được nhiều kích cỡ chuôi dao bằng cách lựa chọn collet phù hợp.
c) Nhược điểm
• Khi cần gia công tải lớn, bầu kẹp ER có thể không đủ lực siết chặt, dễ gây trượt dụng cụ trong quá trình cắt.
• Nếu sử dụng collet quá lâu mà không thay thế định kỳ, độ chính xác kẹp dao sẽ bị ảnh hưởng, làm gia tăng độ đảo.
3. Bầu kẹp Weldon
a) Cấu tạo và nguyên lý kẹp
Bầu kẹp Weldon có rãnh phẳng ở thân dao và dùng ốc kẹp ở một bên để siết chặt chuôi dao. Chủ yếu dùng cho dao phay ngón có chuôi Weldon, không tối ưu cho mũi khoan hay ta rô do lực kẹp dễ bị lệch tâm.
b) Ưu điểm
• Kết cấu đơn giản, dễ dàng lắp đặt và tháo rời.
• Chi phí thấp, phù hợp với các xưởng nhỏ, ít vốn đầu tư, hoặc các dự án yêu cầu thay dao thường xuyên trong thời gian ngắn.
c) Nhược điểm
• Độ đảo có thể cao hơn so với bầu kẹp côn hoặc collet.
• Dễ làm mòn dao ở vị trí được siết chặt.
• Không linh hoạt cho các loại chuôi dao khác.
4. Bầu kẹp Collet trụ
a) Đặc điểm kỹ thuật
Bầu kẹp collet trụ có lớp côn bên trong để giữ collet. Khi siết đai ốc, collet khít lại, ôm chặt chuôi dao. Loại này thường có lực kẹp mạnh hơn so với bầu kẹp ER, giảm thiểu độ đảo cho các ứng dụng phay nặng.
b) Ứng dụng
• Thường dùng trong các công việc đòi hỏi momen xoắn cao, khi cắt vật liệu cứng hoặc kích thước lớn.
• Gia công các chi tiết có yêu cầu cao về độ đồng tâm, giúp tiết kiệm thời gian mài và hiệu chỉnh sau gia công.
c) Ưu điểm
• Độ cứng vững tốt, lực kẹp ổn định.
• Độ đảo thấp, hỗ trợ nâng cao tuổi thọ dụng cụ cắt.
d) Nhược điểm
• Tháo lắp và thay đổi dụng cụ có thể mất thời gian hơn so với một số loại bầu kẹp hiện đại.
• Chi phí đầu tư tương đối cao, đặc biệt nếu phải sử dụng nhiều kích thước collet khác nhau.
5. Bầu kẹp dao phay mặt đầu (BT-NT)
a) Ứng dụng và đặc điểm
Bầu kẹp dao phay mặt đầu (thường gọi tắt là arbor) thường dùng để gá các loại dao phay lớn (dao phay mặt đầu, dao phay đĩa), phù hợp gia công bề mặt phôi kích thước lớn, gia công thô hoặc bán tinh.
b) Ưu điểm
• Đảm bảo bề mặt cắt rộng, giảm số lượt quét dao khi gia công bề mặt phẳng lớn.
• Cơ cấu gá dao nhanh, có thể gá nhiều loại dao phay đĩa, dao phay mặt đầu khác nhau trên cùng một trục.
c) Nhược điểm
• Kích thước thường cồng kềnh, đòi hỏi máy phải đủ công suất.
• Trọng lượng bầu kẹp lớn, làm giảm quán tính trục chính khi thay dao liên tục.
6. Bầu kẹp HSK (ISO 12164)
a) Cấu tạo và nguyên lý kẹp
HSK là dạng côn rỗng (hollow shank), khi trục chính siết chặt cơ cấu kẹp phía sau, bầu và côn trục chính tiếp xúc cả mặt trong lẫn mặt ngoài, tạo độ cứng vững cao và giảm rung động.
b) Ưu điểm
• Khối lượng nhẹ hơn BT, giúp gia công tốc độ cao, đặc biệt hữu ích khi máy cần thay dao liên tục.
• Độ ổn định và độ cân bằng cao, hạn chế độ đảo, kéo dài tuổi thọ dụng cụ cắt.
• Tản nhiệt tốt, giảm thiểu nguy cơ quá nhiệt trong các ứng dụng cắt với tốc độ và tần suất cao.
c) Nhược điểm
• Chi phí đầu tư lớn, chi phí bảo trì và bảo dưỡng cũng cao.
• Yêu cầu máy phay CNC phải hỗ trợ chuẩn HSK, không phải hệ thống nào cũng tương thích sẵn.
7. Một số bầu kẹp khác
Ngoài những loại phổ biến ở trên, thị trường còn có các kiểu bầu kẹp đặc biệt như shrink fit (dùng nhiệt để co giãn và kẹp dao) hoặc bầu kẹp thủy lực (hydraulic chucks). Các loại này thường được sản xuất cho những ứng dụng đòi hỏi độ chính xác cao, tốc độ cắt lớn hoặc điều kiện gia công khắc nghiệt. Tuy nhiên, chúng thường đắt đỏ và đòi hỏi thiết bị phụ trợ phức tạp.
III. Chọn bầu kẹp dao dựa trên nhu cầu thực tế
1. Xác định loại máy và kích cỡ trục chính
Trước khi lựa chọn bầu kẹp, hãy kiểm tra thông số máy phay CNC, đặc biệt là kiểu côn trục chính (BT30, BT40, CAT40, HSK…). Với các máy tầm trung, BT30 và BT40 phổ biến nhất, phù hợp đa số ứng dụng gia công cơ khí.
2. Tính chất công việc và loại dụng cụ cắt
Nếu bạn chỉ gia công các loại chi tiết nhỏ, độ cứng vật liệu trung bình, tần suất thay dao nhiều, hãy cân nhắc sử dụng bầu kẹp ER vì tính linh hoạt. Trường hợp cần gia công nặng, dao phay lớn, hoặc cắt chi tiết đòi hỏi mô-men xoắn cao, bầu kẹp BT40 hoặc bầu kẹp collet trụ sẽ là lựa chọn đáng tin cậy hơn.
3. Độ chính xác và tốc độ cắt
Gia công khuôn mẫu hoặc các chi tiết đòi hỏi độ chính xác cực cao thường ưu tiên bầu kẹp HSK, hydraulic chuck hoặc shrink fit. Những loại này hạn chế độ đảo, đảm bảo dao chạy êm, tốc độ cao và bề mặt gia công mịn.
4. Chi phí và kế hoạch đầu tư
Cân đối giữa bài toán đầu tư ban đầu và nhu cầu lâu dài. Bầu kẹp đơn giản như Weldon có giá rẻ, dễ bảo dưỡng, nhưng độ đảo lớn và không phù hợp cho gia công tinh. Ngược lại, HSK, hydraulic hay shrink fit cho hiệu suất cao nhưng chi phí mua sắm và bảo trì đắt đỏ.
5. Khả năng tương thích với hệ thống thay dao tự động
Nhiều máy phay CNC hiện đại có hệ thống thay dao tự động (ATC). Để đảm bảo quá trình thay dao diễn ra trôi chảy, bạn cần kiểm tra kích thước bích côn, trọng lượng bầu kẹp, và khả năng nhận dạng của ATC với loại bầu kẹp đang sử dụng.
IV. Lưu ý trong quá trình sử dụng và bảo trì
• Kiểm tra độ sạch của bầu kẹp, vệ sinh định kỳ để loại bỏ bụi bẩn, phoi kim loại. Không nên để phoi bám vào bề mặt côn tiếp xúc, vì sẽ ảnh hưởng đến độ đồng tâm.
• Bôi trơn nhẹ nhàng nếu cần thiết, nhưng tránh sử dụng dầu mỡ sai loại, dễ dẫn đến trơn trượt hoặc bám dính phoi.
• Kiểm tra độ mòn của collet hoặc rãnh siết định kỳ. Thay thế kịp thời khi phát hiện dấu hiệu nứt gãy, mòn không đều.
• Với những bầu kẹp yêu cầu thiết bị phụ trợ (như shrink fit, bầu kẹp thủy lực), cần tuân thủ hướng dẫn của nhà sản xuất để tránh hư hỏng ngoài ý muốn.
V. Kết luận
Nắm rõ đặc tính của từng loại bầu kẹp giúp bạn tối ưu hóa quá trình gia công, giảm chi phí và tăng năng suất. Đối với đa số xưởng cơ khí, BT30 và BT40 là những lựa chọn phổ biến, đủ linh hoạt và phù hợp với nhiều dòng máy phay CNC. Thế nhưng, mỗi dạng bầu kẹp đều có thế mạnh riêng, phụ thuộc vào nhu cầu cụ thể như độ chính xác, tải trọng cắt, tốc độ gia công và khả năng đầu tư.
Trong hoạt động sản xuất, việc đầu tư vào bầu kẹp chất lượng cao thường mang lại lợi ích lâu dài, giảm thiểu rủi ro hư dao hay sai hỏng chi tiết, từ đó tăng năng lực cạnh tranh. Điều quan trọng là người dùng cần hiểu rõ về các tiêu chí kỹ thuật, khả năng đáp ứng của máy, cũng như yêu cầu thành phẩm để đưa ra lựa chọn phù hợp nhất.
Cuối cùng, dù mỗi loại bầu kẹp có ưu nhược điểm nhất định, nhưng chúng đều góp phần quyết định đến tính ổn định và hiệu quả gia công. Để thành công, đừng chỉ nhìn vào giá thành, mà hãy coi trọng yếu tố kỹ thuật và hiệu suất lâu dài.
(Bầu kẹp dao cho máy phay CNC) là yếu tố then chốt trong dây chuyền sản xuất, không chỉ giúp cố định và truyền lực cho dao cắt, mà còn ảnh hưởng trực tiếp đến chất lượng gia công. Bởi lẽ đó, trước khi bắt tay vào bất cứ dự án nào, bạn nên tìm hiểu kỹ xem loại bầu kẹp nào tối ưu nhất cho công việc.
Với hàng loạt các lựa chọn như bầu kẹp BT30, BT40, ER, Weldon, collet trụ, bầu kẹp hybrid, thủy lực hay shrink fit, hãy luôn xác định rõ yêu cầu về công suất, độ chính xác, tốc độ và tài chính. Khi tận dụng hết tiềm năng của (Bầu kẹp dao cho máy phay CNC), bạn sẽ tối ưu hóa quy trình, nâng cao chất lượng thành phẩm cũng như giảm thiểu chi phí không đáng có trong dài hạn.
